該電工實訓裝置是按照勞動和社會保障部頒發的“工人技術等級標準”和“職業技能鑒定規范”的內容要求，根據初、中級電工培訓考核的實際情況而設計的新一代集電工理論教學、實操訓練、考核鑒定于一體的多功能設備。該設備是我公司推出的具有定時、誤操作記錄等考核功能，同時具備多種安全措施的最新設備。能完成初、中級電工考核鑒定中的電力拖動控制與照明電路的實操項目。能滿足電工上崗培訓、實踐操作和考核鑒定的要求。是各中專、技校、職校以及勞動職業技能鑒定部門電工電拖實操培訓和考核鑒定的理想教學設備。

　　一.產品特點

　　1、安全性能

　　裝置設有電流型、電壓型漏電保護裝置保障人身安全，適用學生操作的特殊要求。同時還設有過流或短路保護裝置，以保證設備的安全。設備由三相五線制電源輸入，電源由接觸器通過起、停按鈕進行控制，設有三相電壓表指示。裝有電流型漏電保護器，控制屏若有漏電現象，漏電流值超過一定值，即切斷電源，還裝有電壓型漏電保護器，對總電源輸出及實驗過程中的接線等若有漏電現象，即報警并使裝置內的接觸器跳閘，切斷電源確保人身安全。還設有一套過流保護裝置，輸出短路或所帶負載太大，電流超過設定值，系統即告警并切斷總電源確保設備安全。

　　2、合理結構

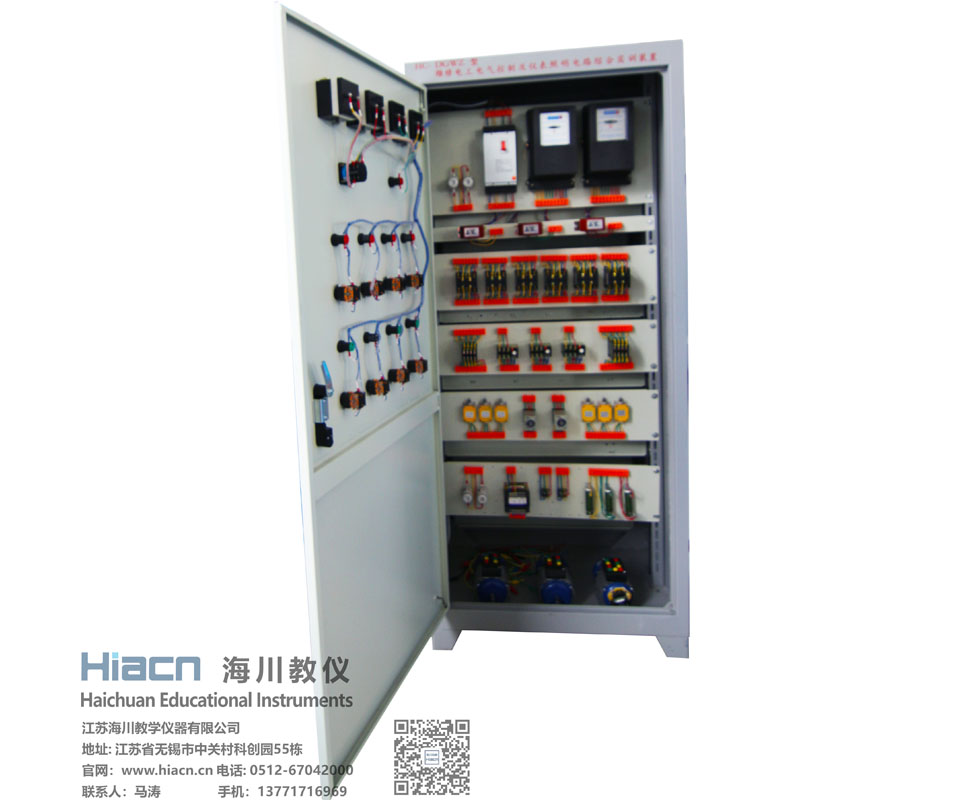

　　設備以標準的配電柜為主柜，利用柜體的雙面空間，科學地布置電器及配套實驗器材。該柜設計合理，實操方便，一柜多用，所有電器元件接點都已接到接線端子上，學生只需在接線端子上接線實驗，延長了電器元件使用壽命、降低了材料損耗。

　　3、美觀外形

　　裝置布局合理，外形美觀，面板示意圖明確、直觀。走線清晰整潔，減少了出故障的環節，提高可靠性。裝置采用鐵質雙層亞光密紋噴塑結構;結構牢固美觀。美觀大方的產品外形，先進的結構和工藝。使人感覺賞心悅目。

　　二、實驗項目

　　實驗一 觸摸開關控制白熾燈電路

　　實驗二 白熾燈控制電路

　　實驗三 人體感應開關控制樓梯白熾燈電路

　　實驗四 日光燈控制電路

　　實驗五 單相電度表直接安裝電路

　　實驗六 單相電度表間接安裝電路

　　實驗七 單相電動機起動停止控制電路

　　實驗八電流互感器與電流表配用接線圖

　　實驗九 電壓表、電流表安裝電路

　　實驗十 三相四線有功電度表直接安裝電路

　　實驗十一 三相四線有功電度表間接安裝電路

　　實驗十二 三相四線無功電度表直接安裝電路

　　實驗十三 三相四線無功電度表間接安裝電路

　　實驗十四 萬能轉換開關和電壓表測量三相電壓接線電路

　　實驗十五 異步電動機點動控制電路

　　實驗十六 異步電動機自鎖控制電路

　　實驗十七 有過載保護自鎖控制電路

　　實驗十八 異步電動機單向點動起動控制電路

　　實驗十九異步電動機兩地控制電路

　　實驗二十 異步電動機聯鎖正反轉控制電路

　　實驗二十一 正反轉點動、起動控制電路

　　實驗二十二 雙重聯鎖正反轉控制電路

　　實驗二十三 自動往返控制電路

　　實驗二十四 帶有點動的自動往返控制電路

　　實驗二十五 接觸器控制星三角形控制電路

　　實驗二十六時間繼電器切換的Y/△啟動控制電路

　　實驗二十七串電阻降壓起動控制電路

　　實驗二十八異步電動機反接制動控制電路

　　實驗二十九半波整流能耗制動控制線路

　　實驗三十全波整流能耗制動控制線路

　　實驗三十一九雙速電動機的切換運行控制

　　實驗三十二手動順序起動控制

　　實驗三十三自動順序起動控制

　　實驗三十四電動葫蘆電氣控制電路

　　三、技術參數

　　1、輸入電源：AC380V±5%(三相五線) 50±1Hz

　　2、額定電流：5A

　　3、相對溫度：-5℃～40℃ 相對濕度：<75%(25℃)

　　4、外形尺寸：750×550×1800mm 柜式雙面

　　5、設備重量：200kg

　　四、配置清單
