一、系統概述

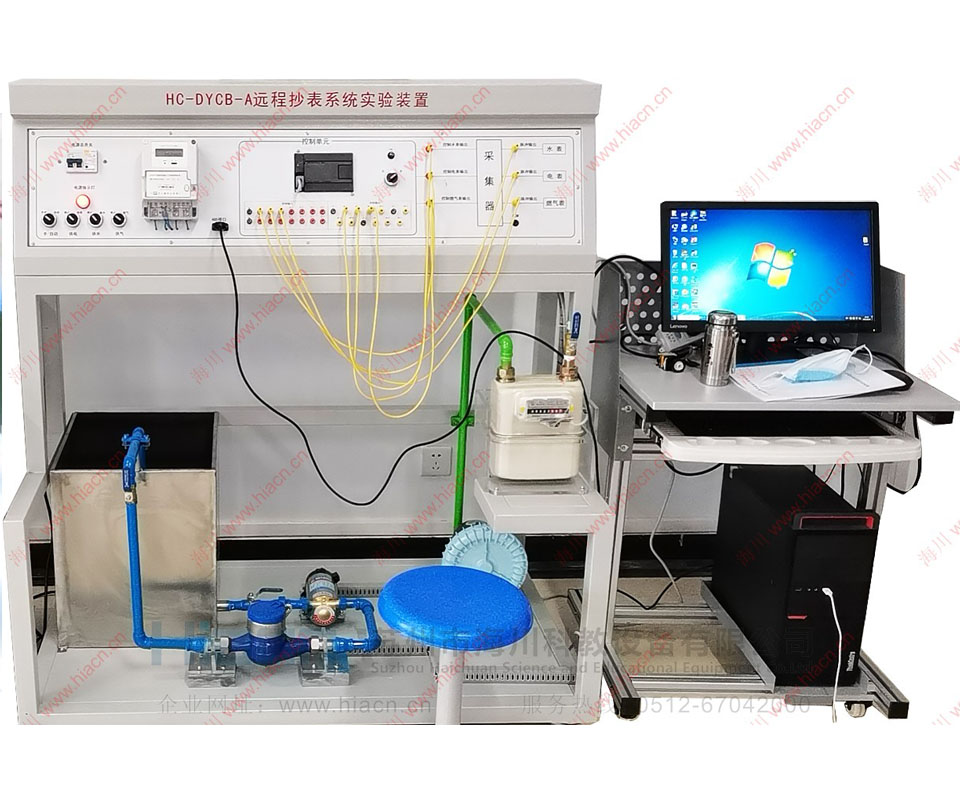

遠程抄表系統實訓系統是我公司為配合職業院校樓宇專業的教學和實訓而設計開發的,隨著國家“康居工程”的推廣,智能化小區的建設,自動抄表系統已逐漸普及。并出現了三種抄表表計:一種是輸出脈沖式的表計、一種是內嵌CPU的智能式表計、另一種是直讀表。三種表各有優缺點。
本產品采用輸出脈沖式的表計做為基表,采用單片機做數據處理器,并將單片機處理后的數據傳送給海灣公司的DDC模塊,上位機采用力控組態軟件,使學生可以自主進行上位機程序設計,更大的發揮學生的主動性。
二、技術指標
1.系統工作電壓:單相三線220V±5% 50Hz
2.整機容量:<3kVA
3.外形尺寸:約1200mm×600mm×1800mm
4.安全保護:具有漏電自動保護裝置
脈沖水表:一般采用干簧管來實現物理量到電信號的轉換。工作原理如下:當水表內有水通過時,使水表內部的齒輪轉動,齒輪上帶有永久磁鐵,當永久磁鐵經過干簧管的位置時,會使干簧管導通,這樣便將水量轉換成開關信號。通過轉換電路轉換成脈沖信號。
脈沖燃氣表其工作原理和水表的工作原理基本相同。
脈沖電表:一般采用光耦來實現轉換物理量到電信號的轉換。有電通過電表時,電表內部的主輪轉動。當轉輪上孔轉到發光管的位置時,發光管的光照到光敏三級管,三級管導通,產生脈沖信號。
三、實訓項目
1.系統設備認識
2.智能水表操作
3.智能燃氣表操作
4.智能電表操作
5.上位機軟件組態
6.抄表系統綜合
